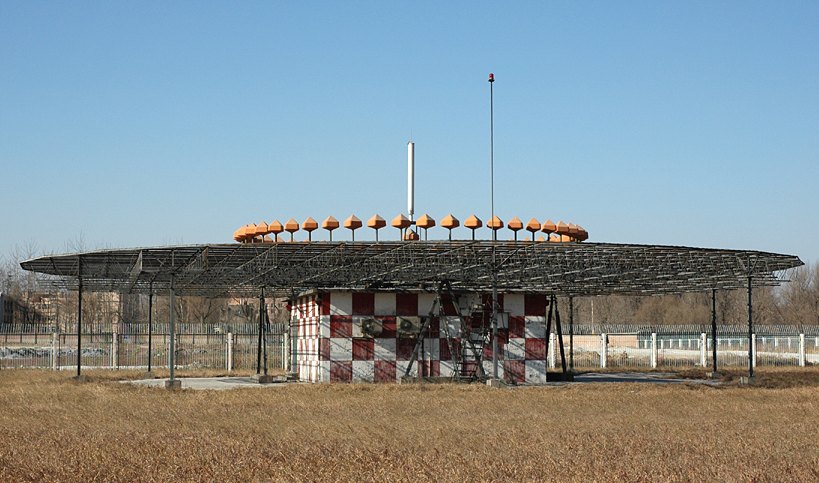

VOR (ang. VHF Omni-directional Range) – rodzaj radiolatarni stosowanej w lotnictwie, wykorzystującej pasmo radiowe 108–117,950 MHz. W sygnale radiolatarni przenoszona jest informacja azymutalna. Daje to możliwość prezentacji w urządzeniach pokładowych takich informacji jak:
- namiar magnetyczny statku powietrznego od radiolatarni,
- osiągnięcie żądanego namiaru do lub od radiolatarni,
- minięcie radiolatarni,
- identyfikator radiolatarni nadawany alfabetem Morse'a.
Radiolatarnia VOR może współpracować z urządzeniem pomiaru odległości DME tworząc system VOR/DME. Zasada działania VOR jest zbliżona do działania latarni morskiej. Radiolatarnia nadaje wiązkę sygnału radiowego, która obraca się wokół radiolatarni 30 razy na sekundę. Równocześnie nadawana jest faza stała we wszystkich kierunkach zmodulowana tonem 30 Hz. W momencie kiedy wiązka fazy zmiennej przechodzi przez północ magnetyczną, następuje maksymalny poziom modulacji fazy stałej. Wyznaczenie azymutu polega na zmierzeniu czasu, jaki mija pomiędzy najwyższym poziomem fazy stałej a odebraniem sygnału fazy zmiennej. Częstotliwości pracy: 108–117,9 MHz (w zakresie 108–112 co 200 kHz, pozostałe kanały wykorzystywane są przez system ILS) Moc: 100–200 W (50 W dla tzw. T-VOR - radiolatarni o obniżonej mocy ze względu na duże zagęszczenie urządzeń np. w okolicach lotnisk). Dokładność: ±2,5°. Dokładność prowadzenia po linii drogi: ±5,2°. Radiolatarnie VOR są najpopularniejszym systemem kątowym w nawigacji lotniczej, nie są jednak pozbawione wad. Podstawową wadą tego systemu jest duża podatność na zakłócenia sygnału ze względu na przeszkody terenowe, wadę tę porawiono w radiolatarni DVOR (VOR Dopplerowski).

źródło: Wikipedia


Radiolatarnie VOR:



ID
Typ
Nazwa
Częstotliwość

BYZ
DVOR/DME
Bydgoszcz
112,700 MHz

CMP
VOR/DME
Czempiń
114,500 MHz

DAR
DVOR/DME
Darłowo
114,200 MHz

DRE
VOR/DME
Drezdenko
115,300 MHz

GRU
DVOR/DME
Grudziądz
114,600 MHz

JAB
VOR/DME
Jabłonka
116,400 MHz

KMI
VOR
Kmiecin
116,800 MHz

KAK
DVOR/DME
Kraków Balice
112,800 MHz

LIN
VOR/DME
Linin
113,100 MHz

LOZ
VOR/DME
Wiączyń Dolny
112,400 MHz

MOL
DVOR/DME
Modlin
116,600 MHz

MRA
DVOR/DME
Mrągowo
117,300 MHz

LAW
DVOR/DME
Poznań
115,800 MHz

OKC
DVOR/DME
Okęcie
113,450 MHz

RAD
DVOR/DME
Radom
113,850 MHz

RZE
DVOR/DME
Rzeszów
116,200 MHz

SIE
DVOR/DME
Siedlce
114,700 MHz

RUD
DVOR/DME
Skupowo
115,100 MHz

SUI
VOR/DME
Słubice
116,700 MHz

SUW
DVOR/DME
Suwałki
117,700 MHz

SWI
DVOR/DME
Świdnik
112,200 MHz

TRZ
VOR/DME
Trzebnica
113,600 MHz

WAR
VOR/DME
Zaborówek
114,900 MHz
